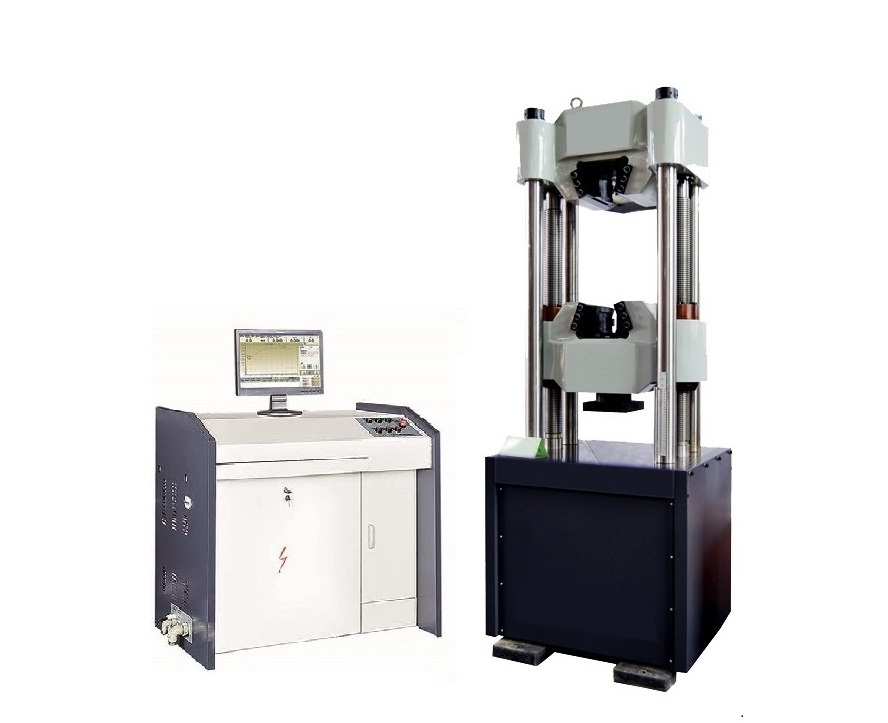

• CTS-H系列微機控制電液伺服液壓萬能試驗機





  一、產品概述:

          CTS-H系列微機控制電液伺服液壓萬能試驗機，主要用于金屬、非金屬的拉伸、壓縮、彎曲、剪切等試驗。增加附具和工裝可以對水泥、混凝土、木材、橡膠及其制品進行試驗。試驗操作和數據處理符合GB/T228.1-2021《金屬材料拉伸試驗第1部分：室溫試驗方法》的要求。

  二、產品特點:

  1、 主機采用油缸下置式結構，拉伸試驗空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。

  2、 下橫梁升降采用電機經減速器轉動帶動橫梁升降。




  三、技術參數:




  技術名稱	技術參數
  產品型號	CTS-H300	CTS-H600	CTS-H1000	CTS-H2000
  試驗機級別	0.5級/1級
  最大試驗力（kN）	300	600	1000	2000
  試驗力測量范圍	最大試驗力的2%-100%
  試驗力示值相對誤差	±0.5%/±1%
  試驗力分辨力	1/500000FS
  變形測量精度	±0.5%/±1%
  變形測量系統（標距mm/變形mm）	50/10（可選其他）
  有效拉伸空間	600	650	710	650
  有效壓縮空間	530	570	650	550
  扁式樣夾持厚度	200
  活塞最大行程	0-15	0-30	0-50	0-70
  圓式樣夾持直徑	φ10-φ30	φ13-φ40	φ13-φ60	φ15-φ70
  上下壓盤尺寸	φ160	φ160	204X204	300X300
  立柱	4立柱2絲杠	4立柱2絲杠	4立柱2絲杠	4立柱2絲杠
  總功率（kW）	2	2	2.5	3
  電源	三相五線制380V±10%/50Hz
  產品重量	1600	1800	2800	8000
  主機外形尺寸（長×寬×高）（mm）	740×620×2058	760×620×2170	850×665×2380	1000×980×2980
